化学的メカニズム——何が起きているのか

1963年から2000年にかけて製造された日本のアニメセルの基材であるセルロースアセテートは、酸加水分解と呼ばれる化学的プロセスによってゆっくりと劣化する。アセテートを構成するポリマー鎖が徐々に切断され、気体状の酢酸——酢に含まれる酸——が放出される。これが特有の臭いの正体である。

このプロセスは自己触媒的である。生成された酸が、それ自体をさらに促進させる。連鎖反応だ。そのため、すでに損傷したセルを健全なセルとともに保管すると、ガス状の揮発物によって周囲のセルまで汚染する。

劣化を著しく加速させる要因は二つ——熱と湿度である。逆に、低温と乾燥は保存の最大の味方となる。専門的なアーカイブ機関では、最も損傷の激しいフィルムを密封パウチに収め、化学反応を文字通り「停止」させるべく冷凍保存している。

診断——損傷状態の評価

いかなる処置を行うにも先立ち、各セルの状態を診断することが必要である。酢酸化症候群の深刻さは複数の物理的指標によって評価する。

三つのステージ

専門家的手法——アーカイブと美術館の取り組み

シネマテーク・フランセーズ、国立フィルムアーカイブ、各種美術館といった専門機関は、四つの相互補完的なアプローチに基づく安定化プロトコルを開発してきた。これらの方法を理解することで、その原理を家庭環境に適応させることが可能となる。

1. 気候制御

温度（5〜18℃）と相対湿度（50%以下）を低減させることで、アセテートの加水分解を大幅に遅らせることができる。最先端のアーカイブ機関では、損傷したフィルムを気密パウチに封入したうえで冷凍保存し、文字通り数十年単位で化学反応を「停止」させている。

2. 制御換気——「ビネガー・プリズン」

直感に反するかもしれないが、保存の専門家は劣化したセルを無防備に密封することを避ける。閉じ込められた酸性ガスが反応を加速させるからだ。解決策は、化学フィルタリングを備えた通気性のある容器——コレクターたちに「ビネガー・プリズン」と称される——を使用し、酸性蒸気を逃がしながら空気を循環させることにある。数年間の換気後、刺激臭は80%以上減少することもある。

3. 受動的脱酸処理——MicroChamber技術

シネマテーク・フランセーズでは、保存ボックスのそれぞれにMicroChamber©吸取紙を挿入している。これはアルカリ性炭酸カルシウムとゼオライト分子篩を含浸させた100%コットン紙であり、酸性蒸気が発生するたびに吸着し、自己触媒の臨界点への到達を阻止する。ゼオライト分子篩（3Å/4Å）を収めた小袋をボックス内に設置することで、さらに補強できる。

4. 機械的再成形

反りが生じたフィルムに対し、修復専門家は湿度制御チャンバー（60〜70%RH）で一時的にフィルムを柔軟化させる制御再加湿を行い、その後不活性板（ガラス、アクリル板）の間で乾燥させながら平坦に押し付ける。かつて激しく反っていたネガが、この方法によって数年後も再反曲することなく完全に平坦化された例がある。

家庭用手法——誰でも実践可能

専門ラボの設備がなくても、個人コレクターは臭いを処置し劣化を制限するための効果的な手法を実践できる。以下に、シンプルなものから高度なものへと四つの主なアプローチを示す。

A. 換気——最も手軽な手法

隔離後の最初の措置として、損傷したセルを乾燥した、涼しい、よく換気された場所に、密閉ボックスから出した状態で置く。この換気により、酢酸が徐々に蒸発する。コレクターの中には金属グリッド棚を使用し、セルを両面から空気にさらしながら水平に置き、均一な換気のために定期的に裏返している者もいる。この方法は忍耐を要する——数週間から数ヶ月——しかし、記録された事例では数年後に臭いがほぼ完全に消散した例も報告されている。

B. 吸収剤を用いた密閉チャンバー

空気中での換気が難しい場合（埃・スペース不足など）、脱臭チャンバーを自作できる。密閉容器（大型タッパー、アーカイブ用ケースなど）の中にセルを水平に置き、酸吸収剤を加える：

• 活性炭——水族館フィルター用途でペットショップや薬局で入手可能。揮発性有機化合物を吸着し、臭いを中和する。
• ゼオライト／分子篩——湿気と酢酸を優先的に吸着。経済的な代替品として無香料シリカ系猫砂が使用可能。
• シリカゲル——容器内の湿度を低く保つ。電子レンジで再生可能。
• MicroChamber紙またはミュージアムボード——各セルとの間に挟んで接触面での酸を吸着。

吸収剤は2〜4週間ごとに交換する（急速に飽和する）。換気のよい場所で定期的に容器を開放して捕集した酸を放出し、新鮮な吸収剤を入れて再密閉する。このサイクルを繰り返すことで、セルを埃にさらすことなくほぼ完全に臭いを除去できる。

C. アルカリ性保存紙（MicroChamber）

MicroChamber©シート——炭酸カルシウムと吸着粒子を含浸させた100%コットン紙——は、グラフィックアート・保存用品のサプライヤーからオンラインで入手できる。各セルとともに袋やボックスに挿入することで、徐々に酸性度を中和し酸蒸気を捕集できる。代替品として、pH8〜9の中性保存紙やミュージアムボードを使用することも可能。これらの挟み紙は数ヶ月ごとに交換すること。

D. 一時的冷凍保存

売却が差し迫っており、劣化を即座に停止させたい場合、冷凍保存は有効な選択肢である。各セルを二重気密パウチに封入し、冷凍庫に入れる。化学的劣化はほぼ停止する。解凍時の注意点：結露を防ぐため、封入したまま数時間かけてゆっくり常温に戻すこと。冷凍保存は既存の臭いを除去するのではなく、それを「固定」するだけであることを念頭に置くこと。

物理的変形の修正——破損させずに平坦化する

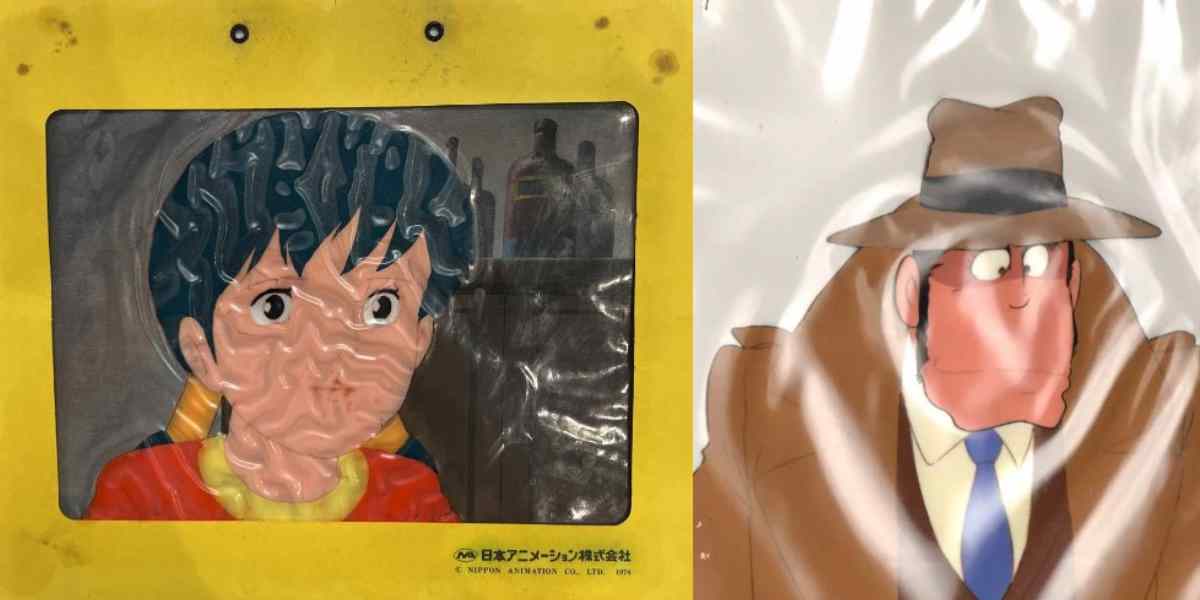

酢酸化症候群はしばしば、波打ち・反り・フィルムの収縮といった機械的変形を引き起こす。これらはポリマー鎖の切断と可塑剤の移行によるものだ。修正は繊細な作業であり、主なリスクは、プラスチックを強制しようとする過程で塗料層を傷つけることにある。

手法1——冷間プレス（長期加圧）

最もシンプルで安全な技法だ。セル（塗装面を上に向けて）を二枚の平滑な面——ガラスまたはアクリル板——の間に置き、セルと上面との間には必ずシリコン剥離紙またはマイラーシートを挟む（塗装面への直接接触は禁止）。その上に硬い板と均等に分散させた重しを載せ、数週間置く。軽度の反りに有効だ。

手法2——制御加湿

修復専門家の技法を家庭で慎重に応用する。大型密閉ボックスの底に蒸留水で湿らせた布を置き（セルとは直接接触させない）、蓋をして30分〜2時間様子を見る。フィルムがわずかに柔軟になったら、すぐに取り出して不活性素材（マイラー、テフロンシート）の間で平坦にプレスし、そのまま乾燥させる（20〜30℃が理想的）。乾燥しながら、フィルムは新しい平坦な形状を「記憶」する。

手法3——緩やかな加熱

セルロースアセテートは50〜70℃前後で軟化し始める。その限界には達しないが、適度な熱（最大30〜40℃）がプレス中のプラスチック内部応力の緩和を助ける。「ぬるい」設定のドライヤーを距離を置いて使用するか、低温加熱パッドを支持板の下に置く。セルが触って柔らかくなるほどの温度には絶対に達しないこと。

絶対に避けるべき処置

• 液体に浸漬（水・溶剤・アルコール）——塗料が即座に剥落するリスク
• アイロン——温度管理不能で過度に攻撃的
• 過度な加圧——脆化した塗料やプラスチックが亀裂を生じる
• グリセリン加熱など民間療法——塗料に残留物を残すリスクあり

行動計画——売却に向けた処置手順

酢酸化症候群に罹患したセルを売却に向けて処置するための、六段階の実践的プロトコルを以下に示す。

コスト比較——家庭処置 vs 専門家依頼

売却を前提とした状況では、各選択肢のコスト対効果比が決定的に重要となる。根本的な原則として：酢酸化症候群を「治癒」できる「有料の奇跡」など存在しない。専門家はより迅速かつ精確に安定化できるが、化学的劣化そのものを消滅させることはできない。

資材・専門業者——フランス・欧州

保存資材

修復・保存の専門業者
